Betriebshof Süd-Thüringen-Bahn: moderne Hybridlösung mit Luftwärmepumpe zur Hallenklimatisierung

Werkstatt- und Verwaltungsgebäude, Meiningen

Betriebshof Süd-Thüringen-Bahn: moderne Hybridlösung mit Luftwärmepumpe zur Hallenklimatisierung

Werkstatt- und Verwaltungsgebäude, Meiningen

Nachhaltig heizen und kühlen wird bei Gewerbebauten immer wichtiger. In Meiningen sorgt eine Hybridlösung aus Luftwärmepumpe und Gas für eine zukunftssichere Technik im neuen Werkstatt- und Verwaltungsgebäude des Betriebshof.

  • Sonstige Gebäude
  • Neubau
  • Hallenklimasysteme

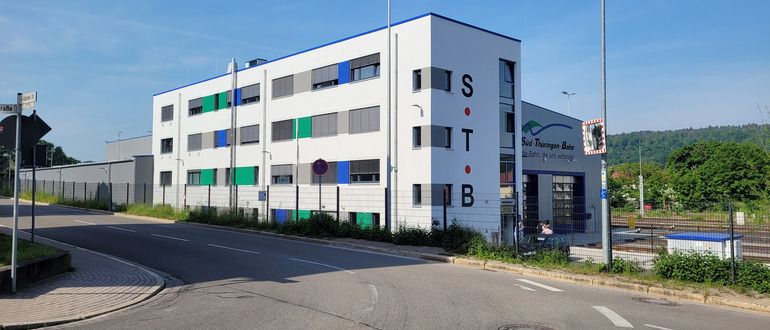

Am Bahnhof Meiningen errichtete die Süd-Thüringen-Bahn eine moderne und komfortable Wartungseinrichtung für die Schienenfahrzeuge. Das neue Werkstatt- und Verwaltungsgebäude mit einer Nutzfläche von 3.142 m² beherbergt neben der großzügigen zweigleisigen Halle mit Tankstelle, Abstell- und verschiedenen Serviceanlagen auch einen Bürotrakt. Für die Süd-Thüringen-Bahn GmbH hat der verantwortungsvolle Umgang mit der Umwelt oberste Priorität. Dementsprechend setzte das Eisenbahnunternehmen auch beim Neubau auf einen möglichst hohen Anteil an regenerativen Energien bei der Heiz- und Klimatechnik. Und so sorgt seit Anfang April 2022 eine Hoval Systemlösung – bestehend aus Luftwärmepumpe, Gasheizung, Solaranlage, Hallenklimageräten und Pufferspeicher – für ein optimales Raum- und Arbeitsklima im neuen Betriebshof.

Hallenklimasystem schafft perfekte Arbeitsbedingungen

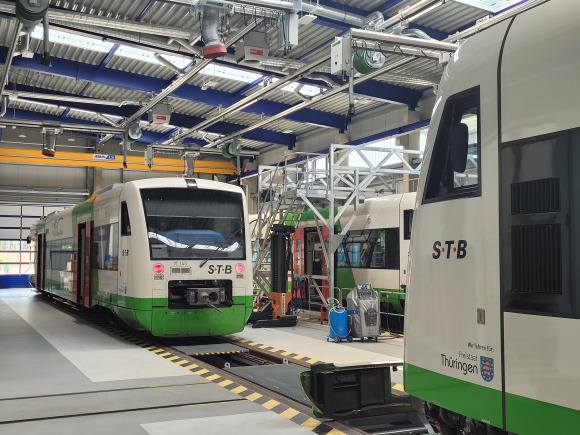

Das Herzstück des neuen Betriebshofs ist die 2.686 m² große Halle, in der die Züge gewartet und repariert werden. Für ein optimales Hallenklima sorgen fünf an der Decke montierte TopVent Geräte. Sie schaffen angenehme Arbeitsbedingungen für die im Werkstattgebäude tätigen MitarbeiterInnen – ganz ohne Durchzug und mit idealer Luftfeuchtigkeit.

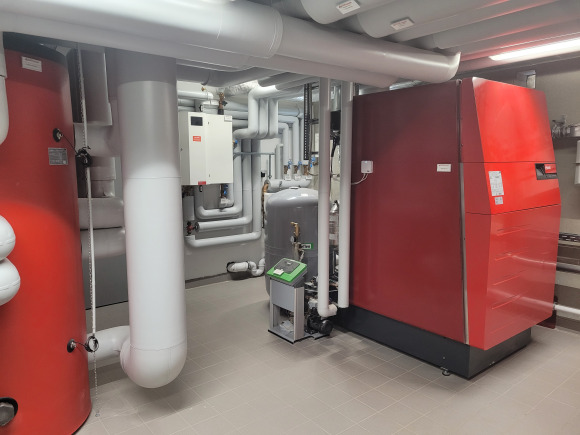

Die Wärmeenergie wird von einer Luftwärmepumpe Belaria twin AR in Kombination mit einer Gasheizung erzeugt. Die Wärmepumpe mit einer Heizleistung von 32 kW fungiert als Grundlasterzeuger. Der UltraGas Brennwertkessel schaltet sich automatisch dazu, um Bedarfsspitzen abzudecken.
Durch die Hybridlösung arbeitet das Hallenklimasystem kostensparender und passt sich individuell an den jeweiligen Bedarf an, wie Frank Six (Geschäftsführer Six Engineers GmbH, Rudolstadt) hervorhebt:
Die Kombination von Wärmepumpe und Gas ermöglicht einen hohen Anteil an erneuerbaren Energien, ohne dabei Abstriche bei Leistung, Betriebssicherheit oder Komfort machen zu müssen.

Speicher für eine rundum effiziente Gesamtlösung

Im Bürotrakt sind die Werkstattleitung, Leitstelle, Verwaltung sowie Schulungs- und Beratungsräumlichkeiten angesiedelt. Beheizt wird die 456 m² große Gebäudefläche von einer Luftwärmepumpe Belaria twin AR 32, die über eine Fußbodenheizung das Gebäude angenehm temperiert.

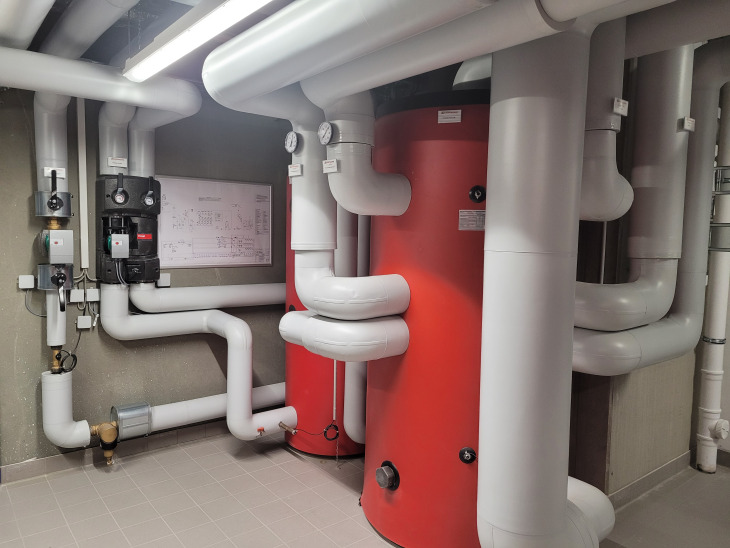

In Kombination mit dem Pufferspeicher EnerVal G 1000, der Wärmeenergie zwischenspeichert, läuft die Anlage in der kalten Jahreszeit besonders effizient. Im Sommer kann die Luftwärmepumpe auf Kühlbetrieb umgeschaltet werden. Auch hier sorgt eine Pufferlösung mit dem Kühlpuffer EnerVal 500 für eine besonders energieschonende Klimatisierung.
Die nachhaltige Gesamtlösung wird mit sechs UltraSol H Kollektoren komplettiert. Die thermischen Flachkollektoren, die mit dem EnerVal 1000 verbunden sind, versorgen die Sanitär- und Sozialräume mit ausreichend Warmwasser. In Kombination mit dem TransTherm aqua F vermeidet man die Bildung von Legionellen und erfüllt alle Hygienevorschriften.

Der Betriebshof STB Meiningen hat eine moderne Systemlösung realisiert, die weitgehend auf regenerative Energieversorgung setzt. Dabei sind alle Komponenten über TopTronic E geregelt und auf Hoval Connect aufgeschaltet

fasst Stephan Thieme, Planerbetreuer bei Hoval, zusammen.

"So kann das STB-Gebäudetechnik-Team – sowie auch unser Kundendienst – jederzeit und von überall aus auf die Anlage zugreifen. Das gewährleistet optimales Monitoring."

Hoval als kompetenter Partner

Die innovative Heiz- und Klimalösung konnte nur durch die ausgezeichnete Zusammenarbeit zwischen allen beteiligten Unternehmen während des gesamten Projekts erreicht werden.
Mit Hoval haben wir einen Partner gefunden, der uns ein zukunftssicheres Gesamtsystem liefert, das allen unseren Anforderungen entspricht
, zeigt sich Frank Six sehr zufrieden. Thomas Trebstein (Geschäftsführer Frankenwald Haustechnik GmbH, Schleusingen) ergänzt: „Herausfordernd war, die Außeneinheit der Wärmepumpe auf das ca. 12 Meter hohe Dach zu bekommen. Mithilfe eines Autokrans ist uns aber auch das problemlos gelungen.
Veröffentlicht im Oktober 2022
